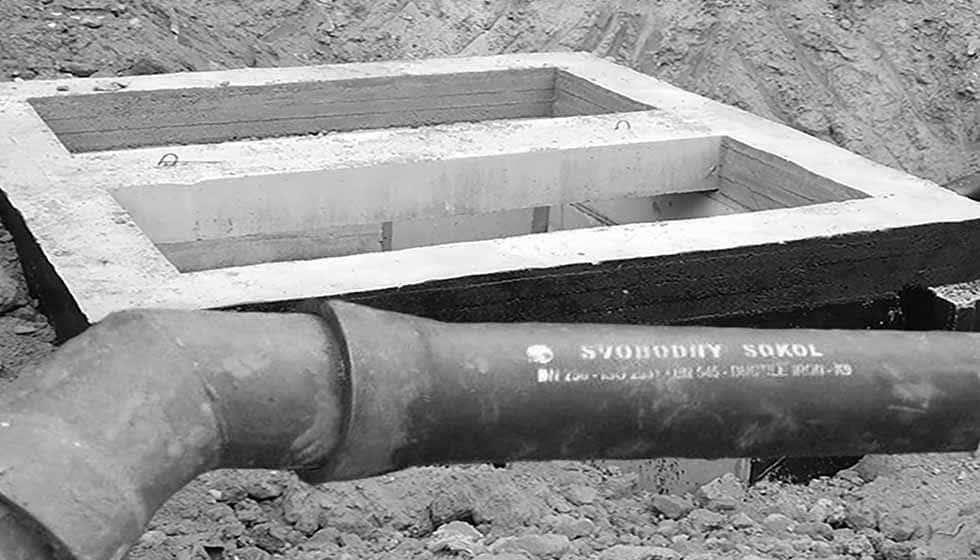

Чугунный напорный водопровод

Фасонные части: назначение, подбор, применение

  • Водопроводная система объекта предпологает кроме наличия прямых участков трубопровода предпологает установку различных видов арматуры (запорной и регулирующей), а также создания узлов, обусловленных изменением направления(при поворотах, уклонах и разветвлениях) и диаметра трубопровода.
  • Для целей соединения различных участков чугунного водопровода применяют фасонные части. Применительно к чугунному напорному водопроводу они могут быть чугунными литыми, чугунными сварными или стальными сварными.

Сортамент фасонных частей согласно ГОСТ

Наименования и обозначения раструбных и фланцевых соединительных частей устанавливаются согласно п. 1.1. ГОСТ 5525-88 "Части соединительные чугунные, изготовленные литьем в песчаные формы для трубопроводов.

ГОСТ включает в себя следующий перечень фасонных частей:


1.  Раструбное и фланцевое соединение
2.  Тройник фланцевый
3.  Тройник раструбный
4.  Тройник раструб-фланец
5.  Крест фланцевый
6.  Крест раструбный
7.  Крест раструб-фланец
8.  Выпуск фланцевый
9.  Выпуск раструбный
10. Колено фланцевое
11. Колено раструбное
12. Колено раструб-гладкий конец
13. Отвод раструбный
14. Отвод раструб-гладкий конец
15. Переход фланцевый
16. Переход раструб-фланец
17. Переход раструбный
18. Переход раструб-гладкий конец
19. Патрубок фланец-раструб
20. Патрубок фланец-гладкий конец
21. Двойной раструб
22. Муфта надвижная
23. Муфта свертная
24. Заглушка фланцевая
25. Седелка фланцевая
26. Седелка с резьбой
27. Пожарная подставка раструбная
28. Тройник раструб-фланец с пожарной подставкой
29. Тройник фланцевый с пожарной подставкой
30. Крест фланец-раструб с пожарной подставкой
31. Крест фланцевый с пожарной подставкой
